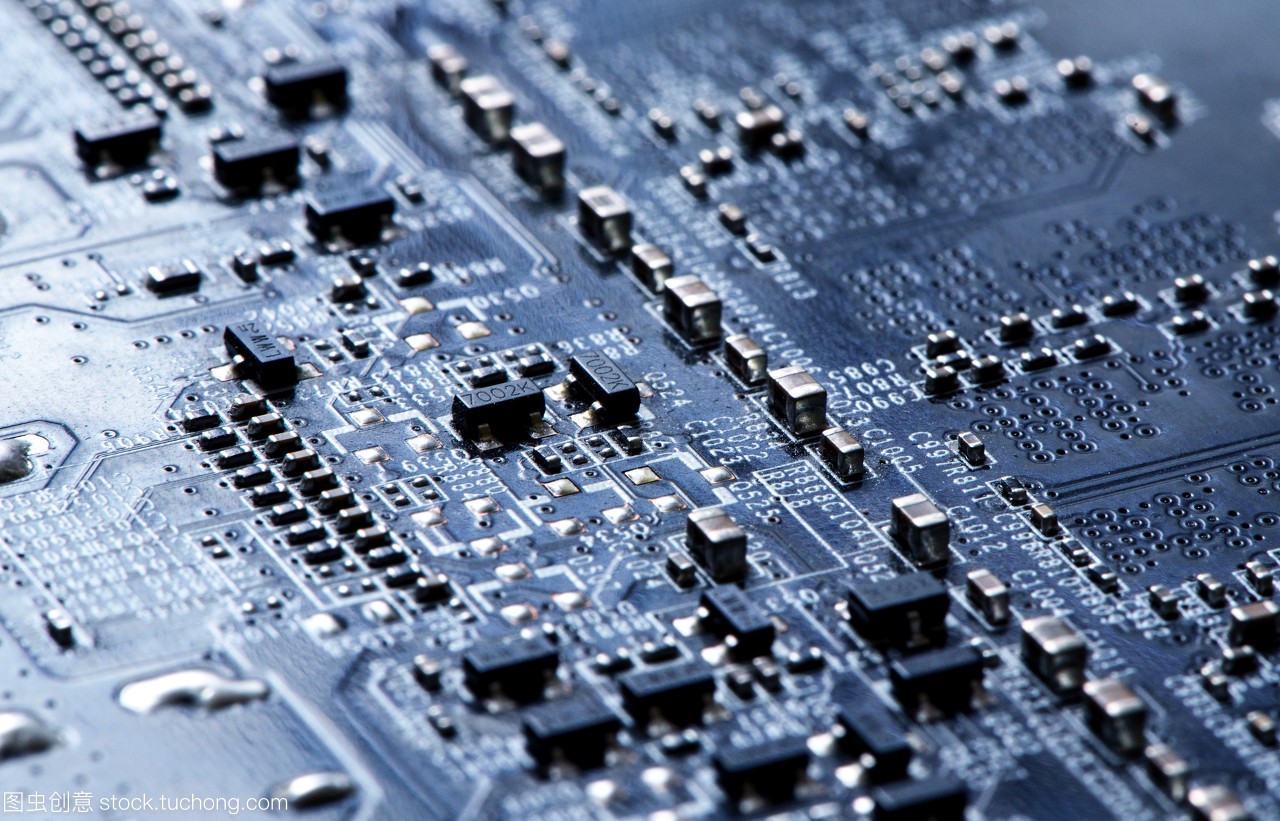

成品電路板又稱"PCBA電路板",組裝好的成品電路板只需要安裝好產品外殼即可出售,在生產成品線路板過程中,你會發現所有PCB線路板上電子元器件旁都會印有各種各樣的字母符號,那么成品線路板上電子元件字母符號分別表示什么意思呢!針對這個問題,今天由智力創pcb廠家小編給大家大致介紹一下吧!
線路板主要由焊盤、過孔、安裝孔、導線、元器件、接插件組成,常見的成品電路板上電子元件字母符號包括發如下:
例如:R107、C118、Q102、D202等分別代表編號,第一個字母標識器件類別,R代表電阻器,C代表電容器,D表示二極管、Q表示三級管等,第二個數字,分別表示電路功能編號,如“1”表示主板電路、“2”表示電源電路等。這是由電路設計者自行確定的,第三、四位分別表示該器件在該電路板上同類器件的序號?! ?/p>
R117:主板上的電阻,序號為17,T101:主板上的變壓器、SW102:開關、LED101:發光二極管、LAMP:(指示)燈Q104(E,B,C):晶體三極管,E:發射極,B:基極,C:集電極“R117是電阻的話,兩端用萬用表測的話應該是通的吧”,在電路板上直接測量電阻是不科學的,測量結果會比實際值小,甚至小的多,最好焊出一條引線再作測量。2還有CEx-電解電容,CNx-排容(好幾個電容在一起),RNx-排阻,CONx-連接器,Dx-Diode(二極管),Hx-孔,JPx-Jumper,Lx-電感/磁珠,LEDx-發光二極管,Xx-晶振。
成品電路板上的U一般代表集成電路,也有ic表示的 V代表晶體管,二極管三極管之類 R代表電阻 C代表電容 L代表電感 J代表插座 TP代表檢測點 F表示保險電路板上字母識別大全。比如R代表電阻器、Q表示三級管等,表示電路功能編號。 R117:發光二極管 LAMP,C代表電容器;第三,D表示二極管,四位表示該器件在該電路板上同類器件的序號;第二個是數字,如“1”表示主板電路電路板上的各類符號的意思:主板上的電阻,一般情況下,第一個字母標識器件類別:主板上的變壓器,“2”表示電源電路等等:晶體三極管:發射極,這是由電路設計者自行確定的,序號為17,C)。
組裝成品線路板常用元器件所代表的字母有:R電阻,C電容,L電感,VCC電源電壓,VDD芯片工作電壓,VSS電源低電位端,GND接地端,CLK時鐘信號,CS片選信號,U或IC集成電路,ZD穩壓二極管,D普通二極管,SW開關,Y晶振,SCR單向晶閘管,TRIAC雙向晶閘管,RP電位器,F(xiàn)USE保險管,DB整流橋,M電機,T變壓器,EN開關控制,TX發送數據,RT熱敏電阻,RESET復位,三極管或場效應管一般用Q或VT來表示 。
