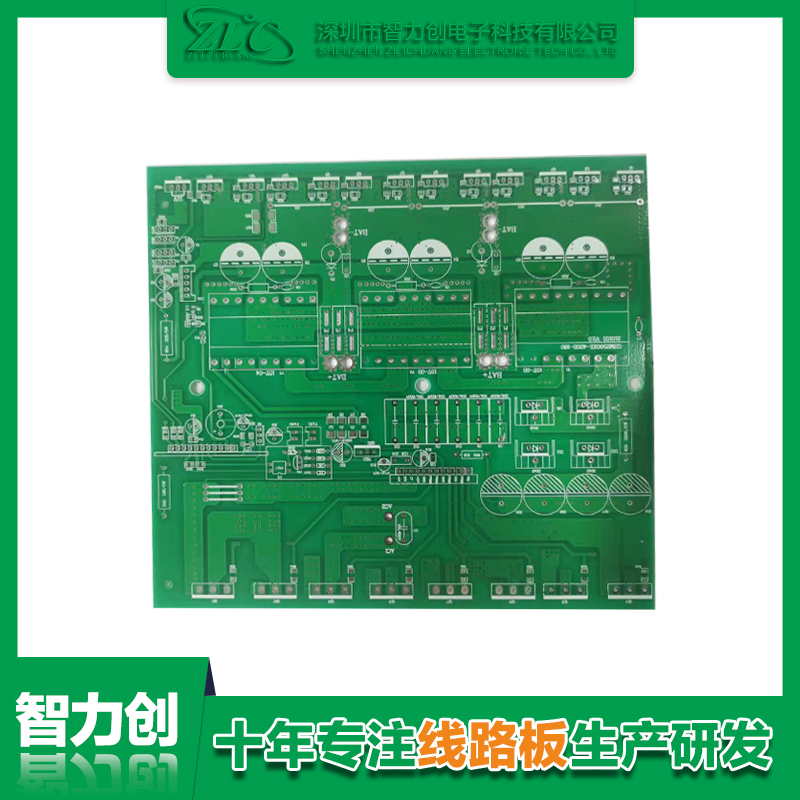

PCB雙面板是一種具有兩層電路層的印制電路板,是現代電子領域中廣泛應用的關鍵組件。這種線路板通過兩層電路層的交互連接,提供了更大的布線空間和更高的功能集成度,從而滿足了復雜電路設計的需求。
首先,PCB雙面板具有雙面布線的特點。這意味著在相同的板子尺寸下,雙面板能夠容納更多的電路元件,從而提高了布線密度和功能集成度。這種設計使得電路布局更加靈活,電子元器件焊接更加方便,同時也有助于提高電路板的性能和穩定性。
其次,PCB雙面板通過通孔連接兩層電路層,形成了獨特的電路間“橋梁”。這種通孔設計不僅確保了電路在兩側都能夠連接,而且大大提高了電路板的可靠性和穩定性。此外,通孔還使得布線可以互相交錯,繞到另一面,從而適應更復雜的電路設計需求。
在制造工藝方面,PCB雙面板采用了一系列先進的制程技術。例如,壓合粘接技術、解決鉆孔時產生膠渣以及膠片的改善等,這些技術的運用使得多層板的特性更加多樣化,滿足了不同領域電子設備的需求。
此外,PCB雙面板還具有廣泛的應用領域。由于其較高的布線密度和功能集成度,雙面板被廣泛應用于各個領域的電子設備中。無論是通信設備、計算機硬件,還是消費電子產品,都可以看到PCB雙面板的身影。這些設備通過雙面板實現了電路的高度集成和穩定工作,為人們的生活和工作提供了便利。
當然,PCB雙面板也存在一些挑戰和限制。例如,隨著電路設計的日益復雜,對雙面板的布線密度和性能要求也越來越高。此外,隨著電子零件的小型化和高集積化的發展,多層板多朝搭配高功能電路的方向前進,這也對雙面板的設計和制造提出了更高的要求。
然而,隨著科技的不斷發展,PCB雙面板的設計和制造技術也在不斷進步。新的材料、新的制程技術以及新的設計理念不斷涌現,為雙面板的發展提供了更廣闊的空間。未來,我們可以期待PCB雙面板在電子領域中發揮更加重要的作用,為人們的生活和工作帶來更加便捷和高效的體驗。
總之,PCB雙面板作為一種具有雙面布線和通孔連接特點的線路板,在現代電子領域中具有廣泛的應用和重要的地位。其較高的布線密度和功能集成度使得它能夠滿足復雜電路設計的需求,同時其靈活性和可靠性也為電子設備的穩定工作提供了保障。隨著技術的不斷進步,我們有理由相信PCB雙面板將在未來發揮更加重要的作用。
