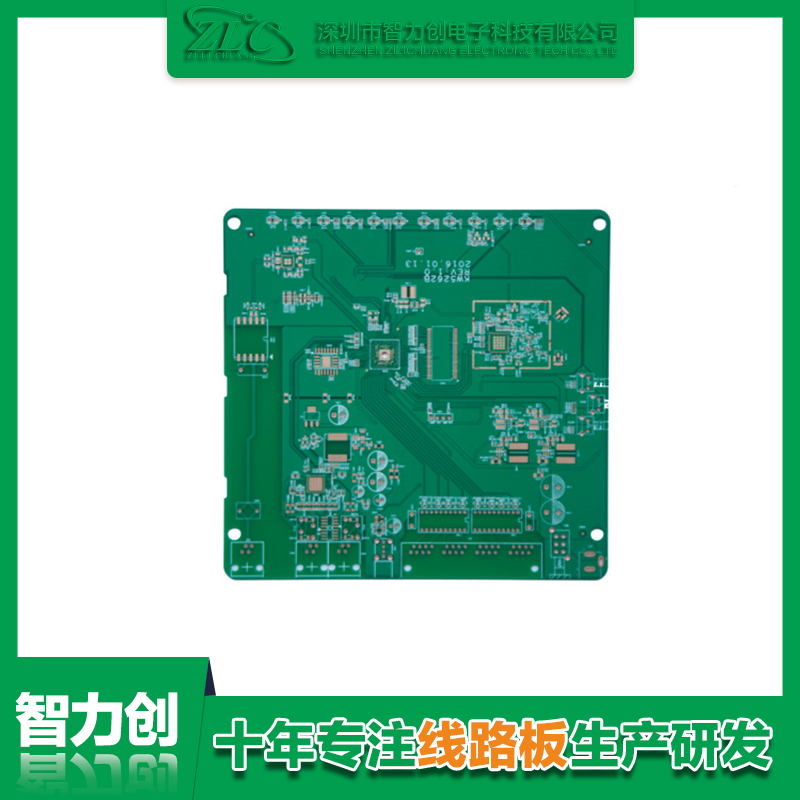

PCB(印制電路板)是電子產品中不可或缺的組成部分,它由多層材料組成,每層都有其特定的作用。下面智力創小編將詳細介紹 PCB 各層的作用。
一、信號層
信號層是 PCB 上最重要的層之一,它用于傳輸電子信號。信號層通常由銅箔制成,通過蝕刻工藝形成電路圖案。信號層的數量取決于PCB的復雜程度,一般來說,簡單的PCB可能只有一層信號層,而復雜的 PCB 可能有多層信號層。
二、電源層
電源層用于為PCB上的電子元件提供電源。電源層通常由銅箔制成,通過蝕刻工藝形成電源電路圖案。電源層的數量取決于 PCB 的復雜程度,一般來說,簡單的PCB可能只有一層電源層,而復雜的PCB可能有多層電源層。
三、地層
地層用于提供電子元件的接地連接。地層通常由銅箔制成,通過蝕刻工藝形成接地電路圖案。地層的數量取決于PCB的復雜程度,一般來說,簡單的PCB可能只有一層地層,而復雜的PCB可能有多層地層。
四、阻焊層
阻焊層用于防止PCB上的電路被氧化和腐蝕。阻焊層通常由綠色或其他顏色的阻焊油墨制成,通過印刷工藝覆蓋在 PCB 表面。阻焊層的作用是保護電路,提高 PCB 的可靠性和使用壽命。
五、絲印層
絲印層用于標識PCB上的電子元件和電路。絲印層通常由白色或其他顏色的絲印油墨制成,通過印刷工藝覆蓋在PCB表面。絲印層的作用是方便電子元件的安裝和維護,提高 PCB 的可讀性和可操作性。
六、其他層
除了上述幾種層之外,PCB還可能包含其他層,例如:
1.機械層:用于標識PCB的尺寸和形狀,方便 PCB 的制造和安裝。
2.禁止布線層:用于禁止在PCB上布線,防止電路短路和干擾。
3.多層:用于增加PCB的層數,提高 PCB 的集成度和性能。
以上就是智力創小編的介紹啦~不同層的作用相互配合,共同構成了PCB電路板的整體功能。在設計和制造 PCB 電路板時,需要根據具體需求合理安排各層的布局和設計。
總之,PCB 各層的作用是相互配合的,它們共同構成了一個完整的電子電路。了解PCB各層的作用對于設計和制造高質量的PCB至關重要。
